大傾角輸送機

大傾角皮帶輸送機是常規帶式輸送機的幾大類型之一，與皮帶輸送機相比較，優勢在于傾角輸送，適合在65度以下的輸送方向，充分利用擋邊擋板裝料，整體機構結構簡單，運行可靠，故障率低等優點；

大傾角輸送機運行原理:

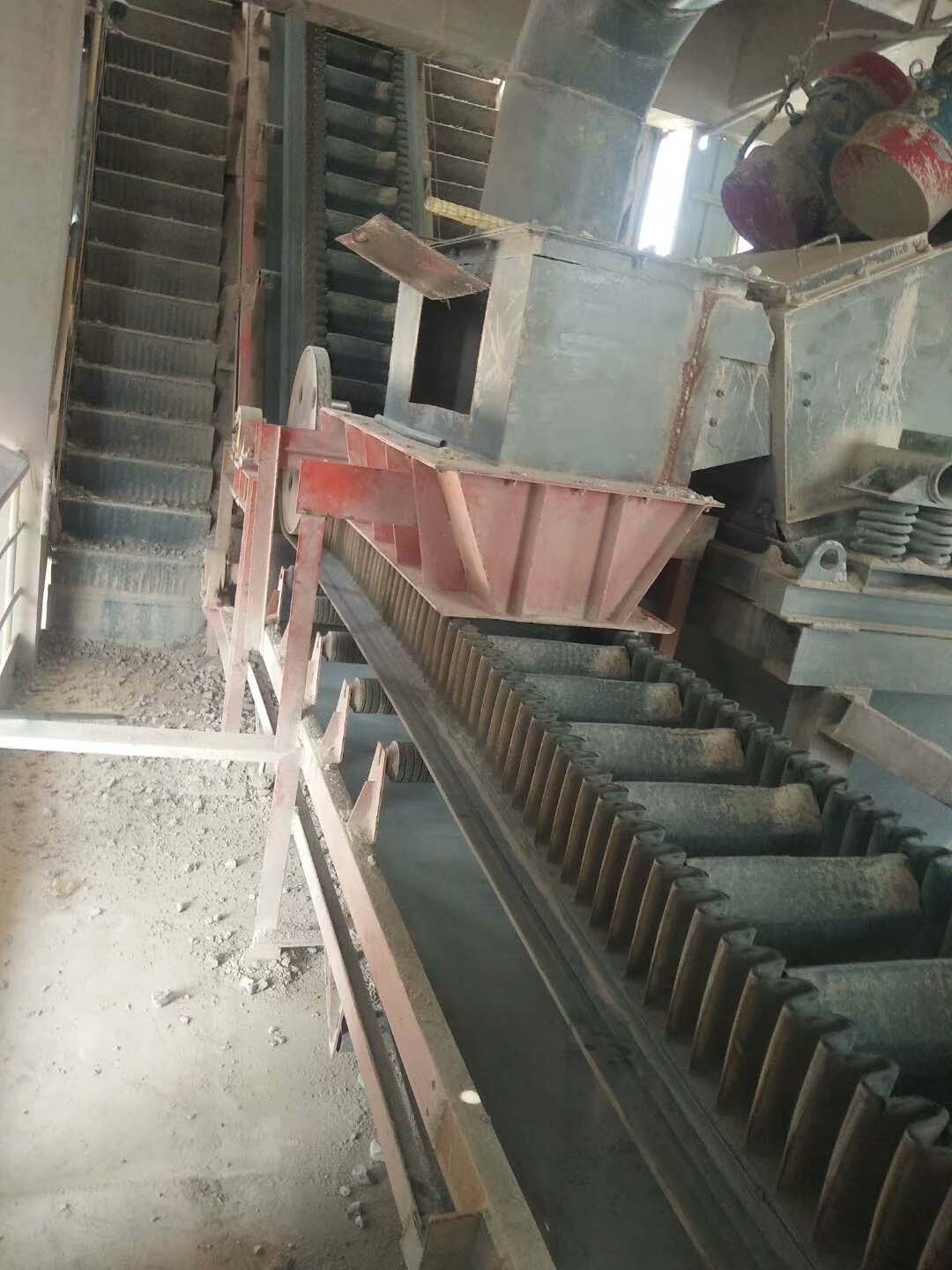

并具有斜坡輸送、占地少等特點，因而是大傾角輸送和垂直提升物料的理想設備。大傾角皮帶輸送機的更大特點是采用波狀擋邊輸送帶來取代普通輸送帶。工作原理和結構組成與通用帶式機相同。因此，像傳動滾筒、拖輥、拉緊裝置、中間機、中間架支腿、尾架、卸料漏斗、頭部護罩、空段清掃器、保護裝置等部件，都可以與通用帶式輸送機的相應部件通用。

　　大傾角皮帶機結構：

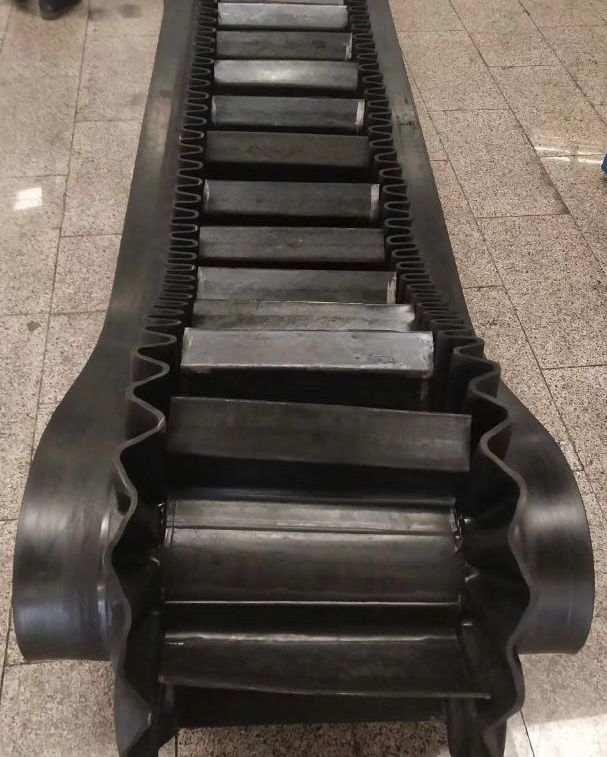

　　波狀擋邊輸送帶：在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。

　　電機驅動裝置：是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。

　　動力傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。

　　改向滾筒：用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。

　　皮帶壓帶輪：用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。

　　大傾角皮帶機托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。

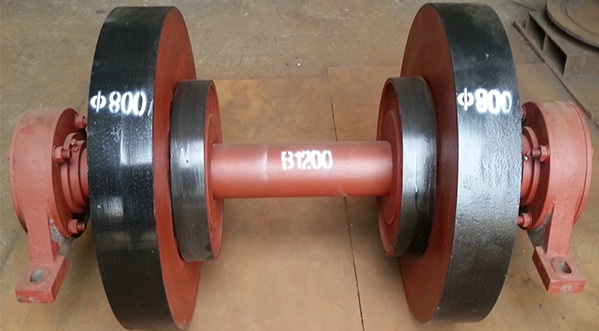

　　托帶支撐輥：托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。

　　立輥：立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。

　　拍打輪清料裝置:用于拍打輸送帶背面,震落粘在輸送帶上的物料。

　　拉緊裝置：它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。

　　大傾角皮帶機主要配件：機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)

　　大傾角皮帶機適用范圍：

　?、?、可以廣泛用于煤炭、糧食、建材、建筑、冶金、電力、化工和輕工等行業 。

　?、?、可在-25~40℃的環境范圍內輸送堆積密度為0.5-2.5t/m3的各種散裝物料。

　?、?、更大輸送角度為90°，更大輸送物料的塊度為550mm。
